حفاظت الکتریکی و الکترونیکی از خودپرداز بانکی

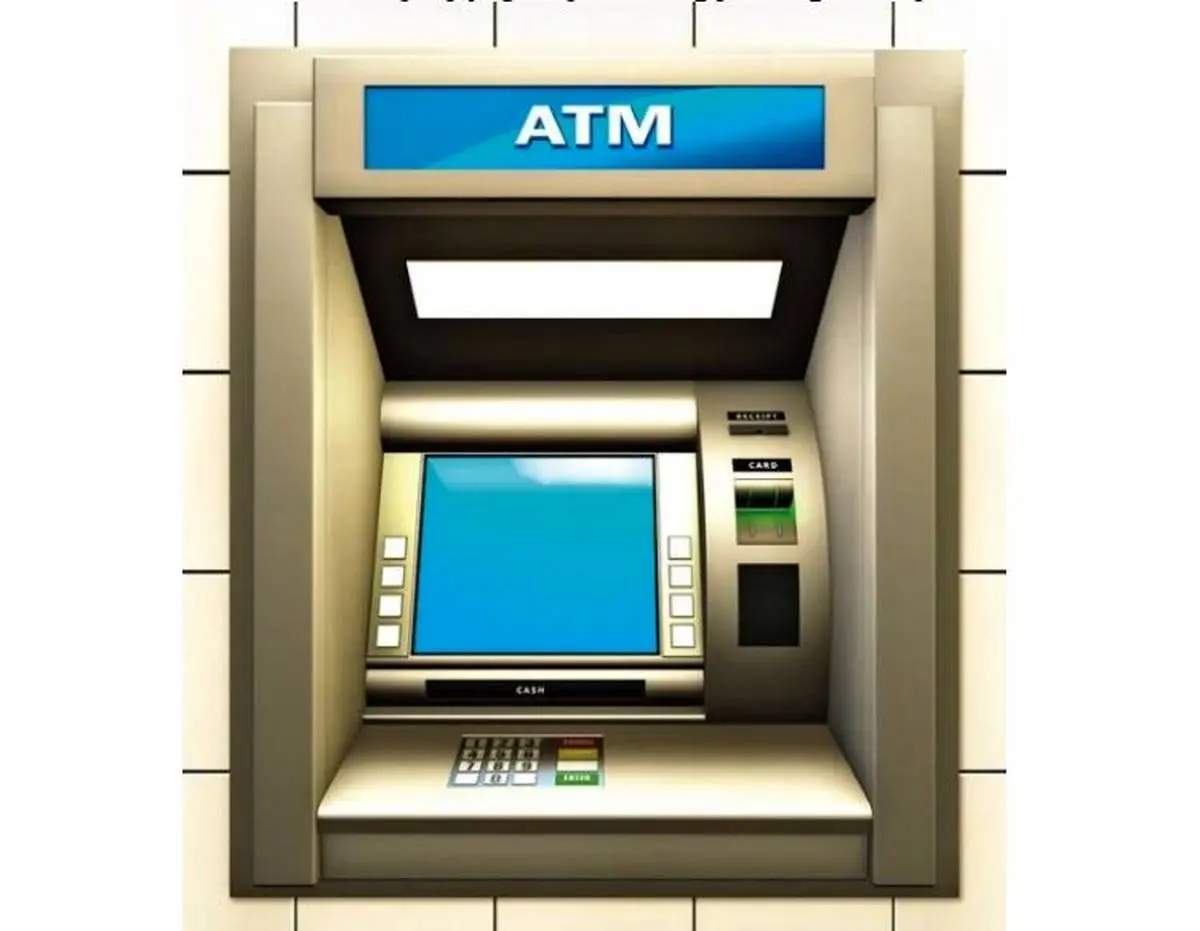

دستگاه خودپرداز یا عابر بانک یا ATM یکی از دستگاه های پر کاربرد در شبکه بانکی می باشد که برخی از تراکنش های مهم مانند پرداخت وجه نقد، انتقال وجه ، درخواست موجودی و پرداخت قبوض را انجام داده و باعث کم شدن حجم کاری شعبه بانکی می شود.

در ساخت دستگاه خودپرداز، صنایع مختلف خصوصا کامپیوتر، الکترونیک، مخابرات، مکانیک و مهندسی مواد مشارکت دارند.

خودپرداز یک سیستم امنیتی و حساس محسوب می شود که با برقراری ارتباط مخابراتی با مرکز  و انجام محاسبات تصمیم می گیرد که تراکنش مورد درخواست مشتری را انجام دهد یا خیر. خودپرداز از قطعات حساس الکترونیکی و کامپیوتری ساخته شده است. در این دستگاه انواع بردهای الکترونیکی حساس ،  کامپیوتر مرکزی ، انواع موتورهای کوچک و سنسورها  در کنار هم و با هماهنگی خاص و سرعت بالا، به سرویس دهی به مشتری مشغول هستند و کوچکترین خلل و نویز در عملکرد یکی از قطعات آن، می تواند عملیات سرویس دهی به مشتری را مختل نماید.



چرا تجهیزات الکتریکی به ارت نیاز دارد؟

هر دستگاهی که از برق استفاده می نماید نیاز به ارتینگ یا اتصال به زمین دارد، اتصال زمین با هدف حفاظت از برقگرفتگی اشخاص و همچنین عملکرد صحیح تجهیزات برقی، انجام می شود. ارتینگ در سیستمهای الکترونیکی و کامپیوتری بسیار مهم و حیاتی است، چراکه عملکرد این سیستمها لحظه ای است و نویزهای بدنه می توانند باعث اختلال در عملکرد آنها شوند، از طرفی این نویزها می تواند تهدیدی بسیار جدی برای قطعات حساس آنها باشد و باعث آسیب به پروسسورها و چیپ ها شود. خودپرداز از خانواده سیستمهای حساس کامپیوتری و الکترونیکی محسوب می شود.



اهمیت ارتینگ در دستگاه خودپرداز

حفاظت از بدنه و ارتینگ در دستگاه خودپرداز بانکی بسیار مهم و حیاتی است، مهمترین دلایل را در ادامه بررسی می نماییم:

  1. ارتباط مستقیم با بدن اشخاص و تخلیه الکتریسیته ساکن

شاید بتوان گفت که خودپرداز جزو معدود سیستمهای الکترونیکی و مخابراتی می باشد که با عموم مردم در ارتباط مستقیم بدنی قرار دارد، به این دلیل که وظیفه خودپرداز انجام برخی از تراکنش های بانکی است و اشخاص جهت انجام آن تراکنش ها مجبور هستند که خودپرداز را لمس نمایند، همین مساله می تواند چالشهایی را در حفاظت بدنه و ارتینگ بهمراه داشته باشد، همانطور که می دانید بدن انسان قابلیت ذخیره الکتریسیته ساکن را دارد و می تواند بیش از 30000 ولت الکتریسیته ساکن را در خود ذخیره نماید، می دانیم که کسری از این میزان جهت آسیب به قطعات حساس الکترونیکی و کامپیوتری، کافی است و با لمس صفحه کلید و تخلیه آن در بدنه خودپرداز، آسیب بخه خودپرداز دور از ذهن نیست. از طرفی خودپرداز نیز می تواند باعث شوک الکتریکی در اشخاص شود.

در نتیجه می توان نتیجه گرفت که اشخاص می توانند به خودپرداز آسیب برسانند و یا آسیب ببینند.

667a1293-8ca3-4352-97ce-6b602b3a347d

  1. القای الکتریکی  بدنه خودپرداز

القای الکتریکی بر روی بدنه تمامی تجهیزاتی که با برق کار می کنند، وجود دارد و امری طبیعی است، القای بدنه با استفاده از مولتی متر و اندازه گیری میزان اختلاف پتانسیل نسبت به زمین لوکال یا هادی نول شبکه برق، قابل سنجش است. القای بدنه در خودپرداز نیز وجود دارد و می تواند باعث آسیب به اشخاصی که آنرا لمس می کنند شود چه آن شخص مشتری باشد و چه سوپروایزر دستگاه خودپرداز.

  1. نویزهای بدنه

نویزهای بدنه بصورتهای مختلف ظاهر می شوند و می توانند باعث خطاهایی مانند مغایرت، ریترکت، قطع و وصل ارتباط مخابراتی با مرکز و کندی ارتباط شوند. ارتینگ مناسب می تواند از اینگونه خطاها جلوگیری نماید.



سیستم ارت الکترونیکی

f267278f-0617-4189-ab5c-8088eae90f85

ارت الکترونیکی دستگاهی حفاظتی است که توسط کارشناسان شرکت کنزا صنعت الموت اختراع و به شماره 46660 به ثبت رسیده است، دستگاه ارت الکترونیکی با استفاده از یک اتصال زمین ساده و با ایجاد مسیر با امپدانس پایین با بدنه مصرف کننده، نسبت به تخلیه الکتریکی بدنه اقدام می نماید، دستگاه ارت بصورت یک امپدانس بین بدنه مصرف کننده و زمین لوکال قرار می گیرد و حلقه مدار را کامل می نماید، عملکرد دستگاه بصورتی است که با تغییرات مقاومت اتصال زمین اجازه اختلال و تغییر در خصوصیات حفاظتی را نمی دهد، به این معنی که با یک اتصال زمین ساده با مقاومت نسبتا پایین با زمین، ارتینگ دقیق جهت سیستمهای الکترونیکی حساس را ایجاد می نماید و بسیاری از مشکلات اتصال زمین که باعث اختلال در اینگونه سیستمها می شود را رفع می نماید.

ارت الکترونیکی کنزا صنعتتاکنون بر روی صدها خودپرداز بانکی نصب و راه اندازی شده است و توانسته با حفاظت مناسب، علاوه بر حفاظت از برقگرفتگی، بهره وری خودپرداز را افزایش داده و از آسیب به قطعات آنها جلوگیری و خطاهایی مانند هنگ خودپرداز، ریترکت، مغایرت و اختلال ارتباط مخابراتی و شبکه ارتباطی را بصورت چشمگیر، کاهش دهد.



خصوصیات حفاظتی ارت الکترونیکی

  • حفاظت از اتصال فاز به بدنه خودپرداز

ارت الکترونیکی بصورت مستقل از روشهای رایج، از اتصال فاز به بدنه تجهیزات، حفاظت می نماید و در صورت تجاوزاختلاف ولتاژ متناوب بدنه خودپرداز نسبت به زمین از ولتاژ 45 ولت، خروجی را قطع و خودپرداز را از مدار خارج می نماید.

  • تخلیه الکتریکی

تجهیزات برقی همواره اختلاف ولتاژ با زمین لوکال و نول دارند که با استفاده از اتصال زمین، این اختلاف ولتاژ را به حداقل می رسانیم، اختلاف ولتاژ با زمین بصورت عادی بر روی کلیه تجهیزاتی که از برق تغذیه می نمایند، وجود دارد و یا می تواند به دلیل ولتاژ القایی و یا ولتاژ اضافی بر بدنه خودپرداز باشد ، در هر صورت می تواند علاوه بر برقگرفتگی اشخاص و شوک الکتریکی، باعث آسیب به قطعات حساس خودپرداز شود، ارت الکترونیکی با تخلیه هر گونه ولتاژ القایی بر روی بدنه، علاوه بر حفاظت از برقگرفتگی، از قطعات حساس خودپرداز حفاظت می نماید.

  • پایینترین میزان اختلاف ولتاژ با زمین

با استفاده از یک اتصال زمین مانند چاه ارت یا میله راد شاید بتوانیم اختلاف ولتاژ بدنه خودپرداز با نول و بدنه خودپرداز با زمین لوکال را در حدود پنج تا ده ولت کاهش دهیم و این عدد کاملا وابسته به میزات مقاومت اتصال زمین است، در حالیکه در صورت مجهز نمودن خودپرداز به سیستم ارت الکترونیکی کنزا صنعت، همواره اختلاف ولتاژ بدنه خودپرداز با زمین و نول در هر خاکی با هر جنسی، کمتر از صد میلی ولت است، میزانی که با استفاده از هر مدل اتصال زمین مانند صفحه مسی یا میله راد، امکان پذیر نیست، همین خصوصیت باعث بهبود عملکرد خودپردازهایی شده است که از سیستم ارت الکترونیکی استفاده نموده اند.

  • عدم تغییر در زمان تخلیه الکتریکی

اختلاف ولتاژ بدنه مصرف کننده با زمین در زمان تخلیه الکتریکی تغییر می کندو همین مورد یکی از مشکلات اتصال زمین مستقیم در تجهیزات حساس است که باعث بسیاری از خطاها می شود. در صورتیکه خودپرداز به ارت الکترونیکی مجهز باشد، همواره اختلاف پتانسیل ثابتی نسبت به زمین خواهیم داشت.

1b4ff0f8-fc16-4db8-99ec-68bf07e08b5a
