کندانسور آب خنک

کندانسور آب خنک (Cold water condenser) یا آبی یکی از انواع پر کاربرد کندانسور می‌باشد که توسط سیال آب عمل خنک کردن مبرد را بطور استاندارد انجام می‌دهد. بنابراین چگالنده آبی نوعی مبدل حرارتی محسوب شده و جهت خنک سازی سیالات گازی از طریق آب استفاده می‌شود.

کندانسور آب خنک

اینگونه تجهیزات حرارت زا باید بنحوی طراحی گردند که دو سیال خنک شونده و سرد کننده با یکدیگر اختلاط نداشته باشند. همچنین این مدل کندانسور جزء اجزای اصلی دستگاه‌های تهویه مطبوع و سرمایشی محسوب می‌گردد. فلذا توسط تبادل حرارت آب خنک با مبرد عمل سرد سازی صورت می‌گیرد تا فاز از حالت گازی به مایع تغییر پیدا کند (کندانس). توجه گردد سیستم‌هایی که دارای کندانسور آب خنک هستند باید باید به یکسری ادوات دیر نیز تجهیز شوند :

  • برج خنک کننده فایبرگلاس
  • لوله‌های ورودی خروجی کولینگ تاور و کندانسور
  • تابلو برق قدرت، فرمان پمپ
  • پمپ‌های زمینی سیرکوله چگالنده

نکته مهم : چگالنده آبی عملکرد خود را طی دفع مستقیم حرارت بخار به آب خنک تولید شده توسط برج خنک کاری انجام می‌دهد. بنابراین کنار اینگونه کندانسور وجود یک دستگاه کولینگ تاور الزامی است.

نحوه عملکرد کندانسور آب خنک چگونه است؟

کندانسور آبی عمدتا به شکل مبدل حرارت زا پوسته لوله تولید میگردد. فلذا نحوه عملکرد اینگونه میباشد که بخار داغ اشباع وارد پوسته مبدل شده سپس در تماس با جداره سرد لوله‌ها قرار میگیرد تا جریان آب خنک (تولید گشته بوسیله کولینگ تاور) از داخل آنها گذر نماید. همچنین عملکرد انواع چگالنده آبی بنابر چگالش طراحی میشود پس طی عمل تغییر حالت سیال موجب ایجاد فرآیند چگالشی خواهد شد فلذا برای همین کندانسور آب خنک نام می‌گیرد. مهمترین مرحله عملکرد چگالنده خنک کاری دمای حباب تر محیط است. بنابراین هر چقدر مقدار رطوبت محیطی کمتر باشد عملکرد خنک سازی بهینه و استانداردتر صورت می‌پذیرد. همچنین عملکرد کندانسور آبی داخل سیکل تبرید تراکمی ایفا کننده سه نقش مهم می‌باشد :

  • سرد سازی مبرد خروج یافته از کمپرسور تا دمای چگالش
  • خنک کردن مایع مبرد
  • مایع کردن بخار مبرد در دمای چگالش

5dd37242-a2f9-494c-9a21-cfe241e25365

انواع کندانسور آب خنک چیست؟

انواع کندانسور آبی شامل سه نوع اصلی دو لوله ای، صفحه ای، پوسته لوله می‌گردد :

  1. کندانسور آبی دو لوله ای (مارپیچی) : جزء چگالنده‌های کوچک می‌باشد و بنحو مارپیچی ساخته می‌شود. یعنی یک لوله کوچک مارپیچی داخل لوله بزرگتری جای گرفته که درون لوله کوچک گاز و در انشعاب بزرگتر آب جریان دارد فلذا بدون اختلاط باهم تبادل حرارت می‌کنند.
  2. چگالنده آب خنک صفحه ای : از ترکیب چندین صفحه کنار یکدیگر مدل صفحه‌ای تولید میگردد، این نوع کندانسور آب بندی شده است. همچنین صفحات سازنده آن بنحو یکی در میان برای انجام عمل انتقال گرما دارای سیال سرد و گرم هستند.

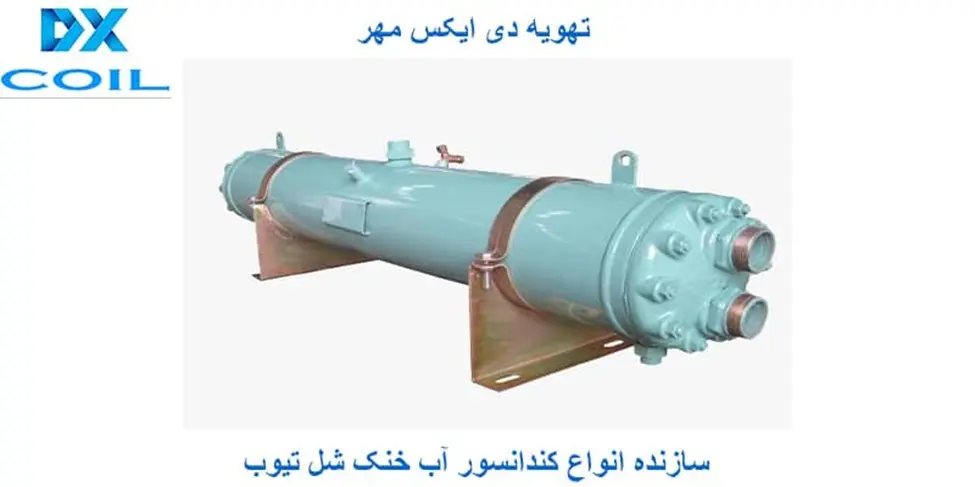

  3. کندانسور آبی پوسته لوله : مهمترین و پر استفاده ترین انواع کندانسور آب خنک مدل پوسته لوله میباشد. اینگونه چگالنده‌ها از پوسته و لوله طراحی شده فلذا دارای لوله‌های افقی یا کویل مسی می‌باشند. آب موجود درون کولینگ تاور اطراف آنها جریان یافته سپس رفته رفته گاز داغ را سرد و به مایع تبدیل می‌نمایند. بعد مجدد وارد برج خنک کننده شده و پس از سرد شدن به کندانسور باز گردانده خواهد شد.

توجه : شرکت تهویه دی ایکس مهر تحت عنوان سازنده انواع کندانسور آبی، طی روش‌های دو و چهار پاس (پاس: تعداد دفعات رفت و برگشت سیال داخل تیوب باندل) با تناژهای 10 الی 500 تن تبرید اینگونه تجهیزات را تولید می‌کند.

انتخاب کندانسور آب خنک

جهت انتخاب صحیح یک دستگاه چگالنده آبی داشتن اطلاعاتی نظیر توان کل، درجه حرارت اواپراتور، نوع آب یا ضریب رسوب، درجه گرمای تقطیر، دمای خروجی آب یا دبی (برحسب لیتر بر ثانیه)، درجه حرارت ورودی سیال کاملا ضروری است. توجه شود انتخاب کندانسور آب خنک برای فضاهایی که کمبود آب وجود دارد اصلا مناسب نمی‌باشد و فقط بکارگیری چگالنده هوایی توصیه میگردد. همچنین طراحی دستگاه بنابر میزان ظرفیت و دلتاتی صورت می‌پذیرد. ظرفیت چگالنده‌های آب خنک در ظرفیت‌های کوچک بنابر مقدار توان ورودی به محرک کمپرسور نیز قابل تعیین است. چرا که توان مورد احتیاج کمپرسور با نسبت بار اواپراتور و تراکم تغییر کرده پس شاخص مناسبی برای مشخص کردن بار کندانسور طی تمام مراحل کاری خواهد بود.

مشخصات کندانسور آب خنک ساخت شرکت تهویه دی ایکس مهر

26fc565f-b00e-42c8-9b98-dc1583b68680

  • دارای 24 ماه ضمانت نامه کتبی طلایی همراه خدمات بعد فروش
  • بکارگیری بهترین کویل مسی با طراحی دقیق مهندسی شده
  • اتصالات ورودی خروجی مبرد نوع جوشی، فلنچی، روتالاک
  • استفاده از لوله مسی فین دار برای بالا بردن ضریب تبادل گرما
  • تعیین شیار درون سوراخ‌های تیوب شیت به منظور عدم نشت از محل اکسپندر
  • طول عمر کاری بسیار بالا
  • تست ازت توسط فشار PD 400

توجه : قیمت خرید کندانسور آبی ساخت شرکت کویل سازی تهویه دی ایکس بر اساس نوع متریال سازنده، تعداد دستگاه، تن تبرید مشخص می‌شود. جهت کسب اطلاعات بیشتر با مهندسان فنی ما تماس برقرار نمایید، آنها بطور کامل راهنما و پاسخگوی سوالات شما عزیزان هستند تا بتوانند بهترین کندانسور را برای مشتریان طراحی نمایند.

***
