نکاتی که در مورد انواع تری دی پانل باید بدانید

تری دی پانل همان دیوارهای پیش ساخته می باشند که در ساختار آن ها از عایق پلی استایرن یعنی همان شبکه های فولادی که از قبل جوش خورده اند استفاده شده. این دیوارها کاربردهای گوناگونی دارند، می توان آن ها را به عنوان دیوار باربر یا دیوارهای جداکننده غیر باربر اشاره کرد. در ادامه این مقاله قصد دارم جزیئات بیشتری از ساختمان چینی در مورد تری دی پانل ها بپردازیم.

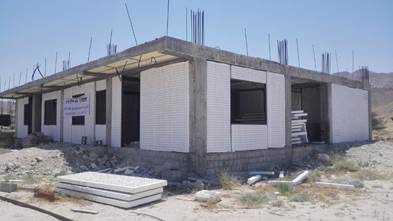

نکاتی که در مورد انواع تری دی پانل باید بدانید

تری دی پانل چه مشخصاتی می تواند داشته باشد؟

این امکان وجود دارد که 3d پانل را بجای دیوارهای آجری استفاده کنیم، حتی می شود به عنوان یک سیستم مناسب برای کف و سقف ساختمان ها استفاده کرد.

در این پانل های 3 بعدی، دیوارها و سقف ها یکدست و یکپارچه می باشند و می توان آن هارا به عنوان یک المان باربر استفاده کرد، همین امر باعث حذف ستون ها و تیرها می شود.

یک ویژگی خوبی که دارد وزن کم آنهاست، که باعث می شود در هنگام زلزله مقاومت زیادی داشته باشند، تری دی پانل را می توان در ابعاد و سایزهای مختلف برش داد و اما دقیقا  تری دی پانل چیست و چه کاربردی دارد؟

ساختار این المان ها جوری می باشد که امکان اجرای تاسیسات ساختمانی مثل تاسیسات برق تا قبل از بتن پاشی فراهم می شود. همانطور که در قسمت های قبلی اشاره کردم در ساخت پانل ها از پلی استایرن استفاده می شود.

پلی استایرن ها نسوز می باشند، میزان مقاومتی که در پلی استایرن ها به کار رفته بین 90 تا 120 می باشد، میزان تحمل بار ساختمانی آن ها پس از بتن پاشی 200 کیلوگرم بر متر مربع می باشد.

چند نوع تری دی پانل داریم؟








تری دی پانل ها انواع مختلفی دارند: به انواع باربر و غیرباربر می توان اشاره کرد که در ادامه این مطالب با آن ها آشنا خواهیم شد.

تری پانل های باربر

پانل های دیوار باربر به عنوان یک دیوار برشی در سازه ها مورد استفاده قرار می گیرد، آنچه که در این نوع پانل باربر اهمیت دارد نحوه اجرای آن ها می باشد.

اجرا شدن این پانل باید طوری باشد که انتقال نیروهای جانبی به آن ها به درستی انجام شود، همچنین ضخامت این  پانل ها نسبت به نمونه های غیر باربری بیشتر است.

تریدی پانل غیر باربر

تری دی وال های غیر باربر به عنوان یک دیوار جدا کننده در ساختمان سازی ها کاربرد دارد. ضخامت این پانل ها نسبت به نوع باربری خیلی کمتر می باشد.

تریدی پانل سقفی

این پانل ها به صورت افقی و شیبدار می باشند که به عنوان باربر خمشی و دیافراگم افقی انجام    می شود.

3d پانل چه مزایایی می تواند داشته باشد.

  • همانطور که گفته شد تری دی پانل ها وزن کمی دارند همین امر باعث کاهش وزن سازه ها خواهد شد.
  • اگر از این دیوارهای پیش ساخته استفاده کنید باعث کاهش زمان ساختمان سازی می شود.اما 3d پانل چیست و چه کاربردی دارد؟
  • این پانل ها این امکان را می دهد که قبل از بتن پاشی اجرای تاسیسات ساختمان انجام شود .
  • این سازه ها می تواند ساختمان را در مقابل نفوذ همه حشرات مقاوم کند.
  • استفاده از این سازه ها در ساختمان باعث افزایش عمر مفید ساختمان ها می باشد.
  • چون در این سازها از پلی استایرن استفاده می شود، باعث می شود که عایق مناسبی در برابر حرارت، رطوبت و صدا عمل کند.
  • حمل و نقل این پانل ها خیلی راحت هستند.
  • استفاده از این پانل ها باعث صرفه جویی در زمان و هزینه می شود.
  • این پانل ها مقاومت زیادی در برابر آتش دارند.
  • چون این تری دی پانل ها ضخامت زیادی ندارند، فضای مفید زیادی ایجاد می کنند.
  • استفاده از این پانل ها در ساختمان باعث می شود ساختمان ها در برابر زلزله ها مقاوم شوند.

تری دی پانل ها چگونه اجرا می شوند؟








اجرای این پانل ها شامل اجرهای فونداسیون ها، نصب پانل ها، اجرای اتصالات، بازشوها و تاسیسات بتن پاشی می باشند، در مرحله اجرای فونداسیون براساس پلان ساختمان، آرماتورها کارگذاشته می شوند.

در این مراحل ها میلگردهایی به قطر 10 میلی متر و ارتفاع 40 سانتی متر در فاصله های 40 سانتی متری قرار گرفته می شوند. این میلگردها برای نصب پانل مورد استفاده قرار می گیرند.

این پانل ها در فاصله های 40 سانتی متری از همدیگر قرار می گیرند. پس از نصب این تری دی پانل ها، مکان درب و پنجره ها مشخص شده است و با استفاده از اتصالاتی حصیری ساده و گونیا   می توان آن ها را تقویت کرد.

پس از اجرای این مراحل، نوبت به اجرای تاسیسات می رسد. تاسیسات برقی و مکانیکی تا قبل از بتن پاشی پانل ها باید انجام شود، آنچه که خیلی اهمیت دارد در این پانل ها، باید دیوار ها هم تراز یکدیگر باشند.

بعد از اجرای تاسیسات و کنترل تراز دیوارها، نوبت به بتن پاشی می رسد، انجام این کار به صورت دستی و با استفاده از ماشین بتن پاشی باید انجام شود.

اما اجرا و تولید کننده تری دی پانل باید به گونه ای باشد که انتقال نیروهای جانبی به آن ها به درستی صورت پذیرد. ضخامت این گونه پانل ها نسبت به نمونه های غیر باربر بیش تر می باشد.



یک نکته ای که خیلی مهم می باشد این است که باید شاتکریت خشک باشد. بتن پاشی باید در 2 مرحله انجام شود پس از آنکه از مقاومت بالای پانل ها اطمینان حاصل کردید باید تا 48 ساعت سطح بتن را مرطوب نگه دارید.

تری دی پانل ها چه شرایطی برای نگهداری و حمل و نقل  آن ها وجود دارد؟

  • باید پانل ها روی سکوهای مناسب نگهداری شود تا در حمل و نقل آسیبی نبینند.
  • در انجام بارگیری باید اقدامات لازم را در جهت عدم تابیدگی و خمیدگی پانل ها انجام شود.
  • مراحل بارگیری پانل ها باید به آرامی و بدون هیچ ضربه ای انجام شود.
  • باید پانل ها دور از تابش نور مستقیم، بارش باران، رطوبت، تغییرات حرارتی وآلودگی های محیطی  باشند.
  • تری دی پانل ها باید دور از مواد آتش زا، حرارت مستقیم و مواد حلال مانند هیدروکربن ها ( بنزین، نفت و ...) نگهداری شوند.
